其特點如下：
1）分離效率可達96%－98%，可分離出粒徑≥0.2mm的顆粒；
2）采用無軸螺旋，無水中軸承，維護方便；
3）結構緊湊，重量輕；
4）新型的傳動裝置，其關鍵部件－減速器為先進的軸裝式，不用聯軸器，安裝對中方便；
5）襯條為快裝式，便于更換；
6）螺旋軸向位置可調，便于調整其尾端和箱壁的安全間隙。
構造及工作過程
YS系列砂水分離器如圖1所示，由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置等組成。
砂水混合液從分離器一端頂部輸入水箱，混合液中重度較大的如砂粒等將沉積于槽形底部，在螺旋的推動下，砂粒沿斜置的U型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶。而與砂分離后的水則從溢流口排出并送往廠內進水池。
五、主要技術參數
型號
參數
YS-260
YS-320
YS-360
YS-420
處理量L/S
5～12
12～20
20～27
27～35
電動機功率kw
0.37
0.75
六、訂貨要求(請?zhí)峁┮韵滦畔?
1、按型號表示方式書寫的型號全稱；
2、使用環境（戶內、外及其它）
3、如采用LSF－□Ⅱ型，應提供相關部分的工程設計資料。

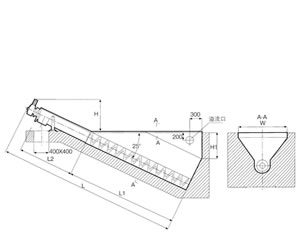

七、外形安裝尺寸(見表2-3)
表2 ?YS1型螺旋式砂水分離器外形安裝尺寸
型號
參數
YS-260
YS -320
YS -360
YS -420
L mm
4350
4770
6350
6700
L1 mm
3840
4380
5890
6290
L2 mm
3000
4000
L3 mm
1000
1500
2000
2500
W mm
1653
1748
1880
1920
W1 mm
1320
1420
1580
1880
W2 mm
1200
1260
1420
1720
H mm
2100
2350
3050
3250
H1 mm
1670
1860
2480
2590
H2 mm
1600
1800
2250
2250
B1 mm
1260
1340
1506
1800
B2 mm
326
406
440
506
A1 mm
2700
2800
3900
3800
A2 mm
100
A3 mm
130
進水口直徑 mm
Φ100
Φ150
Φ200
Φ200
溢流口直徑 mm
Φ150
Φ200
Φ250
Φ250
表3 LSF II型螺旋式砂水分離器外形安裝尺寸
型號
參數
YS-260 II
YS -320 II
YS -360I
YS -420 II
L mm
4800
4770
6350
6700
L1 mm
3000
4000
L2 mm
1000
1500
2000
2500
W mm
1200
1260
1420
1720
H mm
500
550
800
1000
H1 mm
600
700
700
850
