產品信息
1、儀器測定原理和組成結構
1.1 儀器測試原理
A．TN 測定原理
樣品通過2個八通閥、注射器泵抽取到注射器中，添加NaOH和過硫酸鉀混合均勻后，送到消解池，在UV光照射＋70℃加熱消解15min，生成NO3－離子，然后，又抽取試劑回到注射器，并添加HCl去除水中的CO2和CO32－，最后送到檢測池在220nm處測試樣品的吸光度，并與滿量程TN標準液及蒸餾水（零點）的吸光度計算后得出樣品的TN濃度。
B．TP 測定原理
樣品通過2個八通閥、注射器泵抽取到注射器中，添加H2SO4和過硫酸鉀混合均勻后，送到消解池，在UV光照射＋90℃加熱消解20min，生成PO43－離子，然后，又抽取試劑回到注射器，先添加氫氧化鈉中和，并添加鉬酸氨＋酒石酸銻鉀混合溶液和抗壞血酸進行鉬青還原反應顯色（滿量程TP標液加入鉬酸氨和抗壞血酸還原顯色后的顏色在日光下呈淡藍色），最后送到檢測池在880nm處測試樣品的吸光度，并與滿量程TP標準液及蒸餾水（零點）的吸光度計算后得出樣品的TP濃度。
C．檢測器的原理：
TNP檢測器的結構如下：
TNP4110的檢測器主要由光源、單色器、樣品池，光電流檢測器等部分組成。光源為Xe燈；樣品池為20mm石英比色皿；半透鏡只能通過880nm波長的光。光電流檢測器的光電管裝有一個陰極和一個陽極，陰極是用對光敏感的金屬（多為堿土金屬的氧化物）做成，當光射到陰極且達到一定能量時，金屬原子中電子發射出來。光愈強，光波的振幅愈大，電子放出愈多。電子是帶負電的，被吸引到陽極上而產生電流。光電管產生電流很小，需要送到I/O板放大后再送到CPUboard處理。
根據朗勃特—比爾定律：Xe燈光源發出的光（I0）照射溶液時，一部分光（I）通過溶液，而另一部分光被溶液吸收了，這種吸收是與溶液中物質的濃度和液層的厚度成正比，用數學式表式為：
：吸光度（吸收度）；
那么試樣濃度C＝[(A-Az)/(As-Az)]×Cs
C為試樣濃度，A為試樣吸光度，Az為零點吸光度，As為滿量程吸光度，Cs為滿量程標液理論濃度。

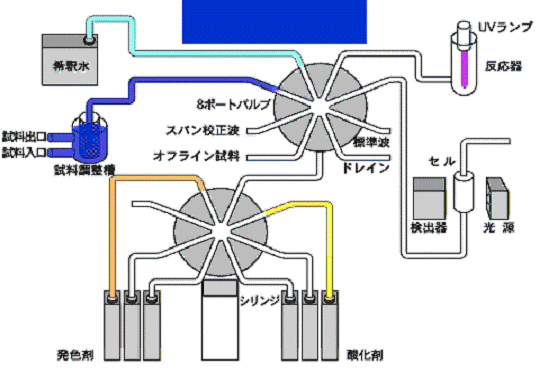

1.2 TNP-4110的流程圖
TNP-4110的流程圖
TNP-4110技術規格：
型 號
TNP-4110
測定項目
總氮（TN）、總磷（TP）
測定原理
TN：堿性過二硫酸鉀.紫外線氧化分解—紫外線吸光光度法
TP：過二硫酸鉀.紫外線氧化分解—鉬青吸光光度法
測定量程
0點，滿點漂移
TN，TP檢出下限
TN：0-2/5/10/20/50/100/200mgN/L
TP:0-0.5/1/2/5/10/20/50/100mgP/L
在畫面上從上述量程中選擇
TN，TP的0點，滿點均為±3%F.S.以內/日
TN：0.06 mg/L
TP：0.02 mg/L
測定周期
1小時
重 現 性
（使用標準液）
直線性
精度
報警
TN：±3%F.S.以內（滿量程50mgN/L以下）
±5%F.S.以內（滿量程100mgN/L以上）
TP：±3%F.S.以內（滿量程20mgP/L以下）
±5%F.S.以內（滿量程50mgP/L以上）
TN，TP均為±3%F.S.以內
測定精度: TN在50 mg/L，TP在20 mg/L以內時為±3%F.S.以內。
TN在100 mg/L，TP在50 mg/L以上時為±5%F.S.以內。
報警1（報警）
報警2（錯誤）
濃度上限報警（TN，TP通用）
斷電報警
計量、輸液
使用注射泵，在注射管內自動稀釋
自動校正功能
按設定的時間，周期自動校正
負荷量演算功能
可與流量輸入信號相乘計算負荷量
試劑貯備量
可貯備1個月的使用量
模擬輸出信號
每一信號從4-20mA、0-16mA、0-1VDC中選擇
（標準：濃度2輸出；選配：負荷量2輸出）
模擬輸入信號
作為流量輸入信號，4-20mAADC 1輸入
接點輸出信號
警報信號、事件信號（可設定“常開”“常閉”）
接點輸入信號
來自流量計的信號、遠程信號（“常開”固定）
串行輸出（選配）
可RS-422或RS-232C輸出
顯示
帶背燈的LCD顯示器，文字20位（半角40位）×14行
打印機
熱敏紙，文字42位 打印紙幅寬110mm
電源
AC100±10V、8A（電流斷路器容量）
室內設置
