前言
目前，在流程工業、制造業的連續控制和離散控制中使用的實時監控系統種類很多，如DCS、PLC SCADA、FCS等等，很多廠商還在不斷推出新的產品和版本。使得異構計算機控制環境變得非常普遍。
隨著企業現代化管理水平的不斷提高，要求打破自動化“孤島”現象，實現管控一體化，即將過程控制、制造執行、經營計劃等各層次進行互連，實現信息集成綜合控制。為實現這一目標，越來越多的系統軟件采用OPC、DDE等技術，以支持網絡上的分布式應用程序之間以及不同平臺上應用程序之間的通信，實現系統軟件和設備之間無縫集成。
隨著計算機技術、Internet/Intranet、設備制造技術的不斷發展，基于B/S架構成為監控系統非常流行的應用方式，它是基于ActiveX、ASP等技術，在Internet/Intranet環境下應用實時監控系統，Internet用戶可以通過Web瀏覽器從Web服務器訪問生產現場的實時數據，并可以實現基于Internet/Intranet的遠程監控、遠程故障診斷、遠程指揮調度、遠程設備管理。
WebAccess是研華推出的一種網際組態軟件，它的人機界面（HMI）和監控及數據采集（SCADA）軟件完全基于瀏覽器。工程制作、數據庫設置、圖面建立和軟件管理都可以通過Internet或Intranet，在異地使用瀏覽器完成。客戶端只需通過Web瀏覽器向Web服務器發出請求，然后接受所需的網頁，而不需要與后臺實時/歷史數據庫連接。
系統功能
1．人機界面（HMI）
WebAccess支持遠程計算機與多種可編程控制器、控制器、IO進行通信的驅動程序，對于未提供驅動程序的非主流設備，可以通過Tcl腳本方式與其軟件程序進行通信和控制，為這些設備提供一個友好的人機界面。
前言
目前，在流程工業、制造業的連續控制和離散控制中使用的實時監控系統種類很多，如DCS、PLC SCADA、FCS等等，很多廠商還在不斷推出新的產品和版本。使得異構計算機控制環境變得非常普遍。
隨著企業現代化管理水平的不斷提高，要求打破自動化“孤島”現象，實現管控一體化，即將過程控制、制造執行、經營計劃等各層次進行互連，實現信息集成綜合控制。為實現這一目標，越來越多的系統軟件采用OPC、DDE等技術，以支持網絡上的分布式應用程序之間以及不同平臺上應用程序之間的通信，實現系統軟件和設備之間無縫集成。
隨著計算機技術、Internet/Intranet、設備制造技術的不斷發展，基于B/S架構成為監控系統非常流行的應用方式，它是基于ActiveX、ASP等技術，在Internet/Intranet環境下應用實時監控系統，Internet用戶可以通過Web瀏覽器從Web服務器訪問生產現場的實時數據，并可以實現基于Internet/Intranet的遠程監控、遠程故障診斷、遠程指揮調度、遠程設備管理。
WebAccess是研華推出的一種網際組態軟件，它的人機界面（HMI）和監控及數據采集（SCADA）軟件完全基于瀏覽器。工程制作、數據庫設置、圖面建立和軟件管理都可以通過Internet或Intranet，在異地使用瀏覽器完成。客戶端只需通過Web瀏覽器向Web服務器發出請求，然后接受所需的網頁，而不需要與后臺實時/歷史數據庫連接。
系統功能
1．人機界面（HMI）
WebAccess支持遠程計算機與多種可編程控制器、控制器、IO進行通信的驅動程序，對于未提供驅動程序的非主流設備，可以通過Tcl腳本方式與其軟件程序進行通信和控制，為這些設備提供一個友好的人機界面。
利用WebAccess作為HMI可以完成：
·數據記錄與實時/歷史趨勢，并能夠對數據記錄進行自動維護
·報警，報警參數豐富并且不占用系統容量，還能實現電子郵件報警

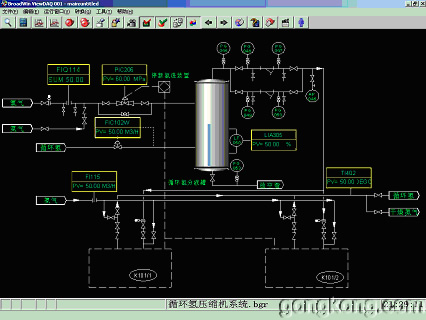

·流程圖，矢量繪圖方式實現無級縮放并與AutoCAD的繪圖風格基本一致
·報表，包括自動生成的I/O點和中間變量的EXCEL表格、基于ODBC數據庫的HTML報表和預定報表，并可應用于office應用程序中。
2．系統集成功能
對于大型企業來說，用于監控的系統廠家分散、種類龐雜，缺乏統一的協調和管理，通過WebAccess的HMI/SCADA軟件可以實現多種系統（FCS之間、FCS與傳統控制系統、DCS與PLC之間等）的集成，實現數據通信和互操作。

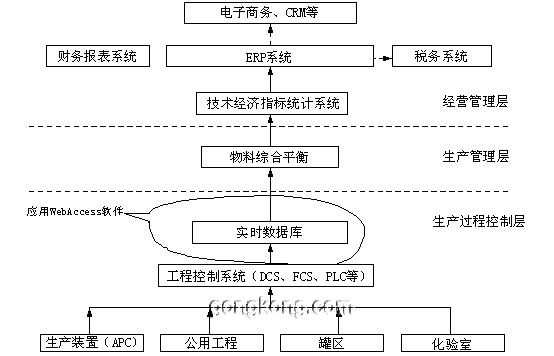

3．方便與高級軟件集成，為ERP等技術的實現提供基礎數據。
目前，中石化正在大力開展信息化建設，建立績效考核體系和成本控制體系，優化采購、生產、銷售流程，提高信息管理水平等工作，過程數據作為重要的組成部分也必然要納入到統一的信息系統中。因此可以說，這給數據采集系統的應用提供了難得的機會和廣闊的市場。
系統集成的實現
使用OPC技術獲得生產實時數據一般采用兩種方式：對于正在使用的監控系統，采用OPC數據服務器從其實時/歷史數據庫中取數的方式；對于支持OPC協議的自動控制設備，可以利用OPC數據服務器獲得實時數據，再送入實時/歷史數據庫中。
WebAccess為用戶、廠商開發了多種接口應用程序，實現設備、系統和網絡的互聯。利用WebAccess提供的這些驅動、通信程序，與其它監控系統進行系統集成以及遠程監視和控制功能。
在WebAccess軟件中，利用PROJECT node進行組態，并作為系統的Web Server和Data Server。SCADA node可實現與PLC、DCS、FCS等監控系統進行通信，并為工程師站、操作員站、上位管理機等客戶端(CLIENT web browser)提供實時數據以及流程、趨勢、報表、報警等畫面，并且由于其網絡架構，使客戶端數量可以無限，免費的，能夠滿足不同用戶的需求。
在中石化燕山仿真中心，有Yokogawa CS 3000系統、Emerson Delta V系統、Honeywell TPS系統、Simens S7 300等多套控制系統，為實現系統集成提供了很好的條件，我們正在將WebAccess與這些系統進行這項工作。

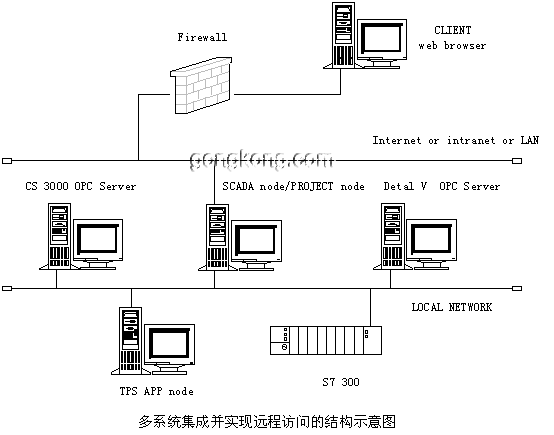

多系統集成示意圖

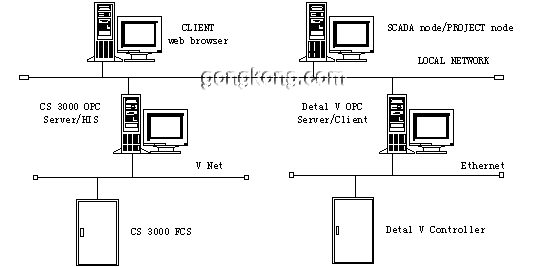

下圖是將WebAccess、CS 3000系統、Delta V系統集成在一起的一個實例。
在這里，WebAccess為單機系統，工程節點和監控節點軟件安裝在一臺PC上，項目組態、Data Server、Web Server功能都在這里實現。
在這個應用實例中，利用WebAccess提供的通信接口和Yokogawa CS 3000系統、Fisher-Rosemount Delta V系統中提供的OPC功能，通過局域網實現各系統之間的數據存取和互操作。同時，也可以通過Internet/Intranet實現遠程訪問。
對于與Honeywell TPS的APP應用節點采用DDE方式進行通信和與Simens S7 300采用以太網方式進行通信的工作正在進行之中，這個工作完成后會使系統集成的規模更大，更好的體現WebAccess強大的系統集成功能。
使用效果
可以看到，采用OPC技術，利用WebAccess軟件，從根本上解決了應用軟件和現場/過程控制設備無縫集成和通信問題。整個實時監控系統應用B/S架構，采用Web應用方式，是實現基于Internet/Intranet的開放的、高可靠性、易維護的實時監控系統的一種新的途徑，在實際應用中效果很好，具有很高的性價比，經證明是完全可行的。
