不銹鋼保安過濾器型號參數表
|
型號
|
濾芯數量(支)
|
濾芯長度(MM)
|
濾筒直徑(MM)
|
高度(MM)
|
流量范圍
(T/H)
|
進出口
|
|
GLQ1-2
|
1
|
250
|
84
|
340
|
0.5
|
3/4″
|
|
GLQ1-5
|
1
|
500
|
84
|
600
|
1
|
3/4″
|
|
GLQ4-2
|
4
|
250
|
193
|
500
|
1-2
|
1″1/4″
|
|
GLQ4-5
|
4
|
500
|
193
|
907
|
2-4
|
1″1/4″
|
|
GLQ5-5
|
5
|
500
|
219
|
780
|
3-5
|
1″1/2″
|
|
GLQ5-7
|
5
|
750
|
219
|
907
|
5-7
|
1″1/2″
|
|
GLQ6-5
|
6
|
500
|
228
|
1030
|
4-6
|
1″1/2″
|
|
GLQ6-7
|
6
|
750
|
228
|
1160
|
6-8
|
1″1/2″
|
|
GLQ6-10
|
6
|
1000
|
228
|
1415
|
8-10
|
1″1/2″
|
|
GLQ18-5
|
18
|
500
|
350
|
1040
|
10-15
|
2″
|
|
GLQ18-7
|
18
|
750
|
350
|
1345
|
15-20
|
2″
|
|
GLQ18-10
|
18
|
1000
|
350
|
1600
|
20-25
|
2″1/2″
|
|
GLQ36-7
|
36
|
750
|
500
|
1695
|
30-40
|
DN80
|
|
GLQ36-10
|
36
|
1000
|
500
|
1945
|
40-60
|
DN100
|
|
GLQ51-10
|
51
|
1000
|
600
|
2200
|
60-80
|
DN125
|
|
GLQ66-10
|
66
|
1000
|
700
|
2212
|
80-100
|
DN150
|
|
GLQ90-10
|
90
|
1000
|
800
|
2298
|
100-140
|
DN150
|
|
GLQ135-10
|
135
|
1000
|
1000
|
2349
|
150-180
|
DN200
|

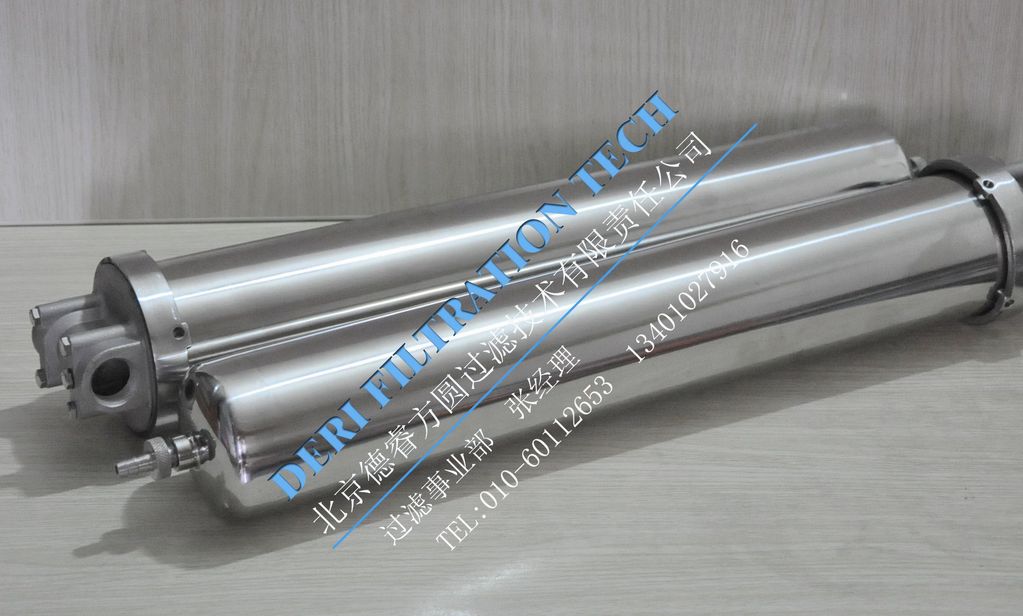

濾芯式過濾器具有體積小，結構緊湊、納污能力強、精度高等優點，能較好的去除水中懸浮物，微粒。采用優質的SUS304、316L材質。可安裝濾芯24-100只，法蘭式，操作方便。每根濾芯都有單獨不銹鋼固定裝置和密封裝置，這樣不僅插裝濾芯方便，密封性能達到同行先進水平。
應用領域：反滲透前保安過濾、水處理中終端過濾、食品飲料過濾分離、化工藥液過濾、油漆涂料過濾、油料過濾等。
適用濾芯：各類材質的兩頭平及222和226插口濾芯
設計壓力：0.75—1.6Mpa
設計溫度：20℃~120℃
密封型式：O型圈及平墊
密封材質：橡膠、硅膠、氟橡膠標，準配置為硅膠密封
接口形式：牙口或GB、HG、DIN、ANSI、JIS標準法蘭
主要用途：
工業級過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護設備（反滲透，超濾、壓縮機、泵、儀表等）安全工作的產品，應用范圍廣泛，適用條件多樣化的一種新型過濾產品。
主要技術參數：
殼體材質：碳鋼或不銹鋼（SUS304、SUS304L、SUS316、SUS316L）。
密封圈材質：Buna-N、PTFE、Viton、Silicon
工作溫度：不銹鋼：-80~450OC。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行GB150標準，或用戶指定標準。
適用范圍:太流量設計，單臺設備最大流量可達700T/H,適用于純水、超純水、石化、油漆涂裝、工業用水，糖漿、飲料、油脂、酒等之過濾。
表面處理:機械拋光、噴丸亞光處理、電化學拋光.
設計壓力：150psi(其它規格可以按需訂制）
濾芯形式：10-40"標準雙開口或單開口濾芯
操作性能：活節法蘭連接，便于濾芯更換
