SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。是以計算機為基礎的生產過程控制與調度自動化系統，可以對現場的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能。它可以應用于電力系統、給水系統、石油、化工等領域的數據采集與監視控制以及過程控制等諸多領域。

ECHO SCADA系統安控科技是根據不同行業應用需求設計開發的PLC、RTU、上位機等數據采集和處理設備及相應的配套應用軟件綜合管理系統。該系統通過建立相應的信息資源庫對各專業行業的分散數據進行管理，內置的機制通過OPC，DDE，ActiveX等通訊標準和程序語言與第三方的應用方案進行數據交換和無縫連接，它還含有多種不同層次的管理軟件、各類業務流程和管理工具來幫助企業實現標準化管理，可以改善區域內部信息溝通、數據整合能力，從而提高企業對關鍵信息及時獲取、快速反應的能力，加強企業對重點部門的動態監控，降低生產成本，提高管理水平，保證安全生產。

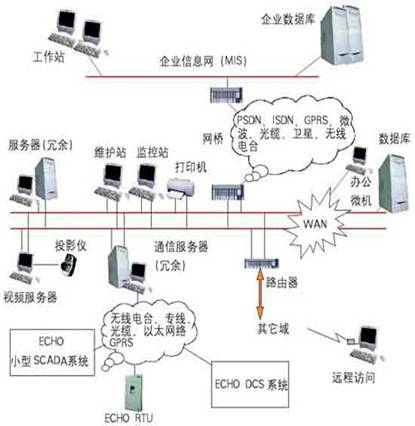

ECHO SCADA系統是一個真正的分布式信息管理系統。系統網絡上的每一臺計算機是一個節點，每個節點可獨立執行分配給它的任務。ECHO SCADA系統通過客戶機/服務器的模式進行節點對節點的通訊，使用網絡上的節點共享數據。ECHO SCADA系統在廣域網上運行時的性能與在局域網上運行時一樣，遠程訪問不同地理位置上的節點就如訪問位于本地局域網上的節點一樣方便。它最大的特點是通過分布式的現場數據采集單元對數據進行采集和處理，由通信網絡傳輸至控制中心，在控制中心實現對信息的統一管理。

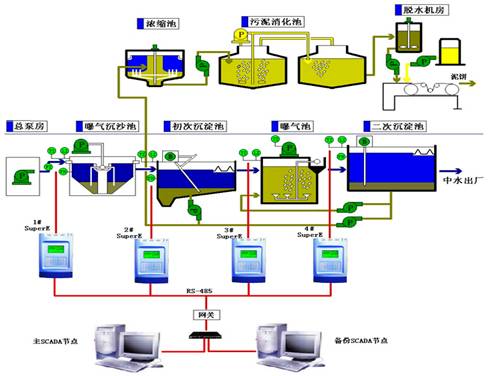

測控系統分為四個數據采集控制區：曝氣沉沙池、初次沉淀池、曝氣池和二次沉淀池。 每個區域采用1~2臺SuperE RTU，檢測液位、溫度、PH值等參數，控制水泵、門閘等電機。 各SuperE RTU通過RS-485連接到中控室組成SCADA系統。
