在環保事業飛速發展，地球上的可用水資源日趨減少的今天，人類對水資源的保護和合理利用已成了一個非常重要的課題。用組態軟件配合艾雷斯科技DAC-8000系列做水處理工程，使得對水資源的合理利用和保護變得簡單而自然。
以下介紹用DAC-8000系列模塊完成遂寧市某污水處理廠的監控和數據采集系統，雙看門狗功能使整個系統既方便又完全可靠。
系統簡介
該系統共分6個站區，老渾水泵區﹑新渾水泵區﹑清水泵一區﹑清水泵二區﹑新熱力站區和老熱力站區。這套系統需要大量的開關量輸入/輸出信號﹑模擬量輸入信號以及溫度檢測信號，共用到DAC-8000系列模塊98個，實際采集點數503點。并且在系統中具有實時報警﹑歷史趨勢曲線﹑報表等功能。
工程中使用到的DAC-8000系列模塊介紹：
DAC-8520 RS-232轉RS-485模塊
＊速度：1200-115.2k bps
＊不需中繼可外掛256個功能模塊
＊隔離電壓:3000 VDC
＊數據格式：10位
＊通訊距離﹔最大1.2公里
DAC-8510 RS-422/RS_485中繼模塊
＊支持多種速率：1200-115.2k bps
＊數據格式：10位
＊靜電放電抗干擾度：達2級標準
＊輻射干擾：達B級值
DAC-8052 隔離型數字輸入
＊輸入:6通道全隔離開關量;2通道共地隔離開關量
＊邏輯輸入高電平:+3.5V到+30V
＊邏輯輸入低電平:+1 V最大
＊隔離電壓:5000VDC
DAC-8060 繼電器輸出
＊4通道繼電器輸出（2通道A型2通道C型）
＊繼電器吸合/釋放時間:3ms/1ms
＊隔離電阻:最小1000MΩ@500VDC
DAC-8017 8通道模擬量輸入模塊
＊通道數:6通道差分信號輸入2路通道單端信號輸入
＊隔離電壓:3000VDC
＊A/D分辨率:16位
＊共模抑制比:92dB@50/60Hz
DAC-8013E 3通道RTD輸入模塊
＊3通道熱電阻輸入
＊輸入類型Pt/Ni RTD
＊隔離電壓:3000VDC
系統工作原理
1、老渾水泵區
老渾水泵區共有5臺老渾水泵，用來引渾水入場，在用水旺季，該區5臺泵全部啟動，在淡季，只開1至3個泵。該區每臺泵配有8個開關量輸入信號，用來監視每臺老渾水泵的開關狀態以及各主要閥門的動作。另外，每臺泵還配有7個開關量輸出信號，用來對該區泵和閥門的狀態進行控制，這兩項功能分別由7個DAC-8052模塊和9個DAC-8060模塊來完成。每臺泵的電壓和電流用DAC-8017模擬量輸入模塊來采集,共需2個DAC-8017。整個站區的模櫸旁諞桓隹毓裰小Ｖ骺丶撲慊ü?32轉485模塊DAC-8520與站區通訊，由于站區間相隔較遠，通訊線路中還要加入中繼模塊DAC-8510。模塊數量合計19個。
2、新渾水泵區
新渾水泵區共有6臺渾水泵，它和5臺老渾水泵完成同樣的功能，即每臺泵有8個開關量輸入信號﹑7個開關量輸出信號﹑每臺泵的電壓和電流仍用DAC-8017模擬量輸入模塊來采集。只是設備比較新，即使用水淡季，6臺泵也是常開的。兩個渾水泵區相距大概400米。該區也用到了DAC-8052﹑DAC-8060﹑DAC-8017和DAC-8510共25個模塊來完成了對每臺清水泵狀態的監視和控制。
3、清水泵區
清水泵分清水泵一區和清水泵二區。清水泵一區有6臺清水泵，清水泵二區有2臺清水泵，主要把處理后的可用水送出場。這幾臺清水泵相距不足兩百米，在同一間機房內，但因模塊分別裝在兩個不同的控制柜中，兩個控制柜之間有一定距離，所以分成兩個站區。清水泵1區安裝有DAC-8052﹑DAC-060﹑DAC-8017和DAC-8510共22個模塊，清水泵二區安裝有DAC-8052﹑DAC-060﹑DAC-8017和DAC-8510共16塊。通過這些模塊，系統完成了對每臺清水泵狀態的監視和控制。
4、新﹑老熱力站區
這兩個站區是為整個水場提供蒸氣以及能量的，同樣用到DAC-8052﹑DAC-8060﹑DAC-8017和DAC-8510四種類型的模塊共12個進行數字信號﹑模擬信號的采集和控制，區別于前四個站區的是這兩個站區還用了2個DAC-8013E模塊來采集熱力站管道上的溫度。
6.主控計算機軟件
為配合DAC-8000系列模塊的工作，主控計算機采用組態軟件。因為此類軟件內包含了艾雷斯公司DAC-8000全系列產品的驅動程序，其通用易懂,操作簡單的特點大大減少了開發人員的工作量，也充分利用了組態軟件的優勢，使整個系統更為美觀。

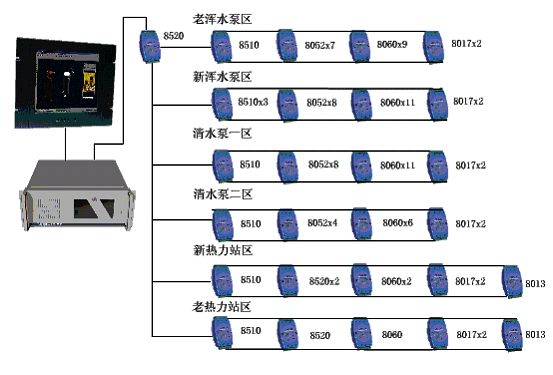

圖1:系統示意圖如下

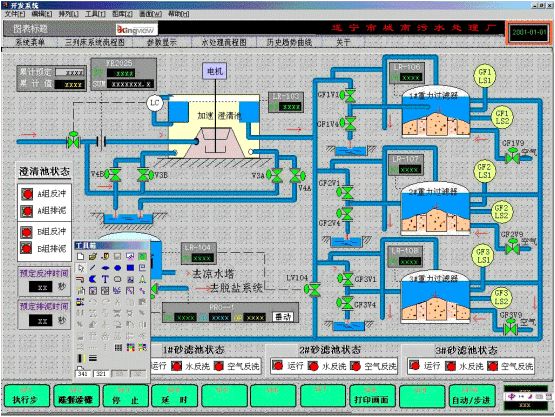

圖2:主控系統運行界面
|
