一、簡介：
該系統由六個子系統和一個中央處理系統組成，所有系統都由PCC2003進行控制。每個子系統能夠完全獨立運作，但是通過中央處理系統能夠?qū)崿F(xiàn)協調聯動，中央處理系統通過TCP/IP端口與上位機相連，上位機安裝的是研華公司的WebAccess網際組態軟件，通過客戶端軟件能夠?qū)ο聦幼酉到y(tǒng)進行強制性控制。
二、系統構架：
三、 系統組成及功能：
1、 中央監控系統：
智能樓宇系統的中央監控級
與各子系統之間，利用CAN總線，組成智能樓宇縱向二級架構；
實現對各子系統的運行監控；
實現對各子系統的強制性操作；
實現與各子系統的雙向信息傳輸與交換。
2、 供、配電系統：
以供、配電為主的實時系統
低壓供、配電系統的運行監測、調控、電量計算等；
與中央監控系統配合，實現對電參量的實時測控；
與消防報警及聯動系統配合，實現低壓雙回路電源自動切換、調控等聯動控制。
3、 電梯系統：
外召、內選信號的登記、顯示及消除；
樓層信號的登記、顯示及消除；
定向運行及轎廂開、關門控制；
不同操控方式下的電梯運行、安全保護與故障報警；
與中央監控系統配合，實現對電梯運行的實時監視；
與消防報警及聯動系統配合，實現電梯運行的自動換向迫降等聯動控制。
4、 給排水系統
可實現室內/外兩地手/自動混合控制及故障報警；
與中央監控系統配合，實現對給排水系統運行的實時監控；
與消防報警及與聯動系統配合，實現給水泵與消防泵的自動切換等聯 動控制。

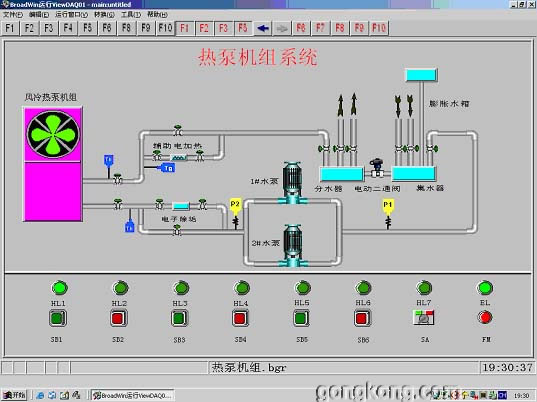

5、 暖通空調系統
由風冷熱泵機組、全空氣一次回風、風機盤管、排風兼排煙四個子系統 組成的實時系統。
運行設備的控制；
室內溫度的控制；
風機、過濾網的報警控制；
設備運行監視，溫度參數設定與回顯；
與中央監控系統配合，實現對暖通空調系統運行的實時監控；
與消防報警及聯動系統配合，實現暖通空調系統與防火閥自動切換等聯動控制。
6、 照明系統
室內實際照明的手控、聲控或光控；
室外照明的聲控、光控或定時控制；
故障照明、應急照明及防障礙照明的控制；
各種類型的商業照明、廣告燈飾的控制；
各種具有延時、計數要求的過程控制；
與中央監控系統配合，實現對照明運行的實時監控；
與消防報警及聯動系統配合，實現照明系統的自動切換等聯動控制。
7、 火災報警與聯動控制系統
由消防專用火災報警控制器及PCC聯動控制系統組成，可實現智能建筑系統的實時聯動控制。
與中央監控系統配合，實現對火災報警與聯動控制系統運行的實時監控。
四、總結
該系統現已成功應用于合肥某高校，在這一系統中，充分發揮了WebAccess的I/O點分區域分權限管理與免費無限客戶端這兩大特點，使用戶能夠通過客戶端軟件，對自己家庭內的設備進行監控。
|
