北京鼎實創新科技有限公司

一．產品特點
◆ CPU 與輸入/輸出一體化，結構緊湊，體積小。具有20 路模擬量信號輸入
◆ 性/價比高。
◆ 內部采用PROFIBUS 專用芯片，支持標準PROFIBUS-DP 協議，數據傳輸速率高達12M bit/s。
◆ 豐富的診斷功能，以便及時采取措施確保控制系統的安全。


二、技術指標

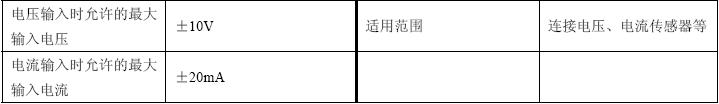

1．PROFIBUS-DP 接口
PROFIBUS-DP接口，做PROFIBUS-DP從站，DP-V0協議，符合IEC61158及中國國家標準GB/T
20540-2006：測量和控制數字數據通信工業控制系統用現場總線的第3部分：PROFIBUS規范。
2．PROFIBUS 波特率
波特率自適應，最大波特率12M；
3．RS232 通訊口SW2
此通訊口用于廠內測試，用戶不必關心它的使用情況。
4．供電
供電范圍：DC24V（20.4V～28.8V），電流消耗200mA。

5．防護等級
防護等級：IP20 。
6．工作環境條件
溫度：-25℃~+55℃，相對濕度：＜90% 。
7．接地
最佳的接地方案是所有PROFIBUS 設備的PE 在同一點接地，見下圖3 所示。

8．安裝及拆卸
使用標準35mm DIN導軌，導軌水平安裝。器件的上下方至少留有40mm的空間便于散熱，具體安裝見下

圖4所示：

拆卸時將改錐放在模塊下面的鎖緊環上并向下用力，就可將其從導軌上拆下來，見下圖5所示：

9．外形尺寸
PIO-AI20 產品的外形尺寸(mm)：（173 x 100 x 84），見下圖6。

10．端子定義及接線


11．電壓/電流方式設置開關SW1
PIO-AI20模塊可以根據用戶的需要把輸入方式設置為電壓或電流。每一路都是獨立的個體，可以單獨

使用。模塊左上方的小拔碼開關SW1的1-10就是用來設置通道M0～M9輸入方式的，模塊左下方的小撥碼開

關SW2的1-10就是用來設置通道M10～M19輸入方式的，見下圖8所示

打開PIO-AI20設備的前蓋，使用螺絲刀設置SW1和SW2上對應的二進制拔碼開關。具體設置方法請見下

表1所示
