計算機自動化SCADA(Supervisory Control and Data Acquisition)技術又稱為計算機四遙(遙測、遙控、遙信、遙調)技術，在給排水行業得到廣泛的應用。就城市自來水公司而言，其企業特點是：分布式、集散型、網絡化、全開放。為了安全、穩定、可靠地管理好遍布全城的供水管網，一定要有一個滿足其企業特點的、現代化的、先進的企業綜合自動化系統（SAS）。
企業綜合自動化系統（SAS）的基礎是企業生產過程實時數據采集與監控系統（SCADA）。而一個可靠完善的SCADA系統的建立，依托于高精度/智能化的一次儀表獲取信息，依托準確無誤的通訊手段傳輸數據和高效快捷的計算機處理能力。
城市自來水SCADA系統可劃分為5個組成部分：水司控制中心、水廠分控中心、管網加壓站和水源井監控站。如圖1：
圖1 自來水SCADA系統結構框圖
SCADA系統一般采用無線傳輸方式完成整個系統的數據采集和傳輸，使用的設備為無線電臺。無線傳輸一般采用主從應答方式，主站利用無線網絡下達命令，從站接收到命令后，執行相應操作，產生回應。回應可以為數據，也可以為系統信息。一般地，城市自來水公司生產過程自動化監控系統（SCADA）包括：水司控制中心、多個水廠分控中心、多個水廠監控分站、多個水源井監控站、多個管網加壓站和多個管網測壓站。除一個水廠內各監控分站比較集中外，其他監控站點有可能散布在城市的其他區域。因而通訊系統要考慮城市地形、地貌的影響。正是由于自來水SCADA系統既有集中又有分散的特點，我們在實際應用中采用劃分區域，有線無線結合的通信策略。具體是：以一個水廠為一個通信區域，水廠分控中心為通信控制中心；水司控制中心與水廠分控中心采用聯網通信方式（微波、衛星、光纜、電話線、無線電等），水廠內部各監控站點與水廠分控中心采用無線通信方式（電臺），水廠管轄下的取水、供水管網監控站點與水廠分控中心采用無線通信方式（電臺）。系統通訊方式示意圖見圖2。
圖2 系統通訊方式示意圖

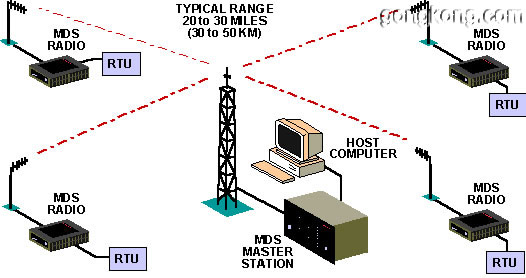

無線數傳電臺是SCADA系統通訊的重要元素。對于具有分布式、集散型、網絡化、全開放特點的企業，其SAS/SCADA系統的建立，承上啟下的無線數傳電臺異常重要。在現代水廠自動化方案中，無線數據采集/傳輸是由專業的數據傳輸電臺來完成的。基本上采用的網絡結構如圖3所示：以MDS2710A為例
圖3 水廠網絡結構圖
中心站的上位機運行組態軟件，通過主電臺與遠端電臺以輪詢方式通信，遠端電臺下可以連接PLC、RTU或數據采集設備等，電臺工作于專用數傳頻段（223-235MHz），數據接口均為RS-232，傳輸速率由300-38400bps可選。上圖這種點對多點典型網絡的中心站覆蓋半徑依地理狀況等因素不同可以達到30-50公里。（要提到的是，MDS電臺還提供用于中短距離傳輸環境下使用的OEM電臺，其使用環境、模式、指標等和MDS2710A基本相同，但價格上比較經濟。）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
MDS電臺介紹
美國MDS公司的SCADA點對點、點對多點數傳電臺適用于定點、定向、長距離、小容量數據傳輸，在石油、天然氣、電力配給、自來水和污水處理系統、河流監測和環境檢測、金融網絡和彩票系統等領域的SCADA系統得到了廣泛應用。其產品具有抗干擾能力強、接收靈敏度高、傳輸速度快等特點。
產品概述
MDS充分應用最新的設計技術來提高用于多址系統中特許的窄帶的數據遙測無線設備的性能和容量。MDS SCADA電臺利用數字信號處理（DSP）和表面安裝技術為用戶提供優良的無線電性能及可靠性。
性能參數
●傳輸數率高達9.6kbps/19.2kbps
●數據傳輸轉換時間快(Tx-Rx-Tx)，僅為7 ms/15ms
●接收靈敏度高，-110 dBm（BER10-6），為業界少有
特性
性能優越
● 采用數字信號處理(DSP)技術，具有較強的抗干擾性和可靠性
● 外部全鑄鋁結構，堅固耐用，滿足工業級的要求
●一體化結構，電臺內置9.6kbps的調制解調器(MODEM)，也可內置模擬RTU(可選件)
使用靈活
●每個電臺可配置為主站或遠端站設備，只用一臺PC就可完成現場測試
另：北京華訊隆重推出了擴頻跳頻全雙工電臺WD24810
WD24810是北京華訊通信電子技術公司采用美國先進的擴頻通信技術,特別為中國市場定制的免許可頻段的擴頻窄帶無線數據傳輸電臺,是一款高性價比的跳頻擴頻產品, 特別適合于遠距離、低成本的應用領域。
WD24810電臺具有無與倫比的通訊抗干擾性、可靠性及數據保密性。多種內部通信加密設計算法使通信保密，是現有低速無線鏈路的最佳選擇，可有效保證石油天然氣、市政水廠、金融、電力、水利、郵政業務網各種專網的正常通信。
性能參數
◆免申請頻段2.4GHz擴頻全雙工,傳輸速率9.6kbps,單向傳輸數率高達19.2kbps
◆采用CSMA載波偵聽多點自動檢測
◆接收靈敏度高,-105dBm@10-6,為業界少有
◆電臺輸出功率為10~500mW可調
◆傳輸距離最遠可達50公里
特性
◆更加可靠。根據工業標準測試設備的評估,WD24810已經超過了誤碼率BER標準
◆更加安全。Wd24810采用了先進的跳頻擴頻FHSS技術,可以防止竊聽和干擾
◆距離更遠。WD24810傳輸距離最遠可達50公里
◆成本更低。WD24810的安裝費用遠低于有線設備的安裝費用
◆WD24810發射功率自適應,前向糾錯,具有較強的抗干擾性和可靠性
◆外部全鑄鋁結構,堅固耐用,滿足工業級的要求
◆每個電臺可配置為主站或遠端站設備,只用一臺PC就可完成現場測試
◆軟件設置工作頻率,功率等參數
◆數據激活工作方式,保證和眾多品牌PLC、RTU連接友好,適應大多數工業應用場合
主要應用
◆石油天然氣生產、調配輸送
◆城市自來水、污水處理、煤氣工程
◆電力調度、配網自動化、負荷控制
◆城市交通信號燈、路燈控制系統
◆水利水文監測、大氣環境監測系統
◆地震專網實時傳輸系統
◆車輛GPS定位和報警系統
◆專用移動數據通信系統
◆鐵路信號、應急通信系統
◆金融、證券無線聯網
◆實時彩票交易通信系統
◆郵政系統POS聯網 無線數據連接的優越性
◆無線系統安裝簡便
◆無線系統安裝與維護成本低
◆有許多地方有線鏈路不可行時無線鏈路可行
◆無線設備易于重新設置和搬遷
◆無線設備可以移動
|
