前言 茂名市自來水公司河東水廠已建成兩期，兩期的工藝和設備都由國外引進，控制系統均采用由PLC（可編程邏輯控制器）和PC（個人電腦）組成的計算機集散控制系統，自動化程度較高。由于兩套系統采用的通信協議不同，所以它們沒能很好地整合，它們之間沒有數據通信，這給生產控制、生產報表的編制和值班人員的操作帶來一定困難。鑒于上述情況，我們決定利用以太網和監控組態軟件INTOUCH來實現它們的連接，使之成為一套完整的系統。
一、 系統組成及存在問題
兩套系統采用不同的PLC，兩者網絡拓撲結構不同，通信協議不同（采用廠家自己的協議），第一期采用的是THYSSEN PLC，網絡拓撲結構為環形結構，通信協議采用T800；第二期采用Telemecanique PLC，網絡拓撲結構為總線型，通信協議是FIPWAY。系統連接圖見圖1。
兩期的監控組態軟件都采用INTOUCH ，只是版本不同，這是一套由wanderware 公司出品的組態軟件包，主要包括兩部分的功能程序：開發環境 windowmaker和運行環境windowviewer，另外還有很多實用工具，NetDDE（網絡動態數據交換）就是其中之一，它是microsoft windows的DDE（Dynamic Data Exchange，動態數據交換）的擴展，不同之處是它用于網絡而后者用于單機。
由于是兩套各自獨立的系統，兩者之間沒有通信，數據交換只能靠手工完成，既不準確，又不及時，在操作中，操作人員必須不停地奔波于兩套系統之間，生產報表的編制要人工合成，不夠方便，不能實現水廠的全自動控制。
考慮到兩期系統所采用的PLC、網絡拓撲結構和通信協議不同，若直接從PLC方面著手，技術難度高，工作量多，投資大，耗時長。經研究，最終決定直接從INTOUCH著手，利用其基于以太網和TCP/IP協議的網絡功能來實現它們之間的連接。
二、 解決方案
監控組態軟件INTOUCH基于以太網，兼容TCP/IP通信協議，通過它可實現兩套獨立系統的連接，此法投資較少，對操作人員的要求不高，而且可解決操作人員在兩套系統之間疲于奔命的問題。連接后，可在以太網上的任何一臺計算機分享數據，而不受特定的計算機限制，并可實現遠距離監控功能，在任一臺PC上均可對全廠生產進行監控，兩期系統的生產數據可實現實時通信，利用INTOUCH NetDDE，使兩套獨立的系統（甚至多套系統）通過以太網有機地連接起來，擴展靈活方便，空間制約少，是一個可行的方案，INTOUCH在這方面的功能完善，是給排水應用領域不錯的選擇。
實現過程如下：
1、 組建以太網

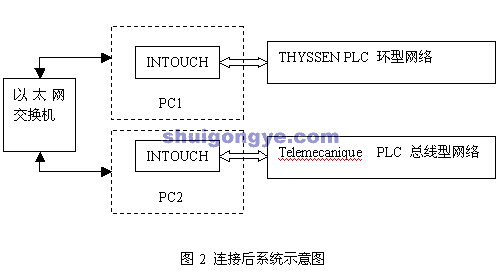

首先，用交換機組建一個以太網，將一期二期的監控PC分別命名為PC1和PC2，系統示意圖見圖2 。
在PC1和PC2上分別安裝TCP/IP通信協議、NetDDE程序及完成其它一些輔助工作。
2、 INTOUCH設置
（1） 整合兩期應用程序數據
運行INTOUCH 的開發環境windowmaker，利用“import”功能將兩期程序數據合二為一，使之成為一個完整的應用程序。然后分別安裝在PC1和PC2上，這樣就可以在任一臺PC上對生產進行監控。
（2） 設置DDE Access
要在以太網上使用NetDDE進行數據通信，必須為程序提供數據的來源，這就必須對INTOUCH的DDE Access進行設置，設置方法是在“Modify DDE Access Name”對話框中的“DDE Application/Server Name”欄增加“\\PC2\viewer”（在PC1上）和“\\PC1\viewer”（在PC2上）。通過這個設置，PC1和PC2就可通過以太網進行實時數據通信。
（3） 運行系統
運行INTOUCH windowviewer前先初始化NetDDE，方法是直接運行該程序。只有先初始化NetDDE，計算機才能與網絡上的其它計算機進行實時通信。通過INTOUCH，兩套獨立的系統就能有機地整合起來，從而整合成一套完整的監控系統。
三、系統功能
原來各自獨立的兩套系統通過INTOUCH實現了在線的有機連接，可以在以太網TCP/IP協議的統一通信標準和NetDDE下實現在線的數據交換，在線的相互操作。
例如第一期礬耗參數名為ALU0101, 第二期礬耗參數名為PLC1_ALU，總礬耗參數名為TOTAL_ALU，則可直接用公式
TOTAL_ALU= ALU0101+PLC1_ALU
方便求出總礬耗，而以前總礬耗要人工離線計算。
又如，為保證清水池有足夠多的水，兩期濾池不能同時進行反沖洗，這時濾池在沖洗前必須先進行檢測，若其它濾池不進行反沖洗則其可進行反沖洗，反之則發出一個等待命令，等其反沖洗完后再行反沖洗。
有了以太網后，這項工作實現起來非常簡單，只要設置兩個狀態參數BW1和BW2來判別濾池的反沖洗狀態，（BW1=1時表示第一期濾池正在反沖洗，BW1=0時表示沒有反沖洗，而BW2表示第二期的反沖洗狀態，設置同前），加入下面程序就可實現兩期濾池反沖洗的互相協調：
If BW1=1 then
BW2=0
Else BW2=1
Endif
If BW2=1 then
BW1=0
Else BW1=1
Endif
而這些協調工作在系統更改前也是必須人工干預的。
四、 結束語
通過INTOUCH進行不同監控系統的連接，方法簡單，是一個比較理想的方法， INTOUCH新版本不斷推出，功能不斷加強，其在工業以太網方面的技術也不斷完善，利用它，我們可將生產數據送到網上任一臺計算機，甚至發至互聯網，在網上進行監控。
參考文獻
1、 INTOUCH 5.6b 用戶手冊 2000年
