ML-20水資源計量監測系統

信息發布：唐山美倫儀表有限公司 發布時間：2008-1-21 瀏覽次數：次

ML-20水資源監控系統由現場監控設備、現場通訊設備、監控中心通訊設備和監控中心計算機四個主要部分組成。一般來說，根據現場監控點的多少來確定使用多少現場監控設備和通訊設備。該系統所監測和控制的物理參數可以是流量、壓力、溫度、液位、濁度PH值及各種開關控制信號，對于重要的工程控制，本系統沒有標準PLC（可編程控制器）控制柜。可以根據不同的現場工藝要求進行實時監控、監測和保護。

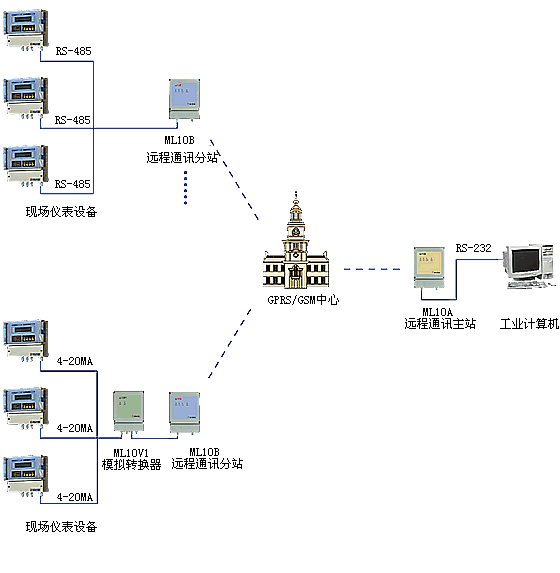

通過控制中心計算機系統的管理和綜合評價，能夠指導有關部門科學管理和決策，以保證供水質量，供水效率，供水安全和供水計量。下面是系統功能示意圖。

1、現場監控設備
①流量監測

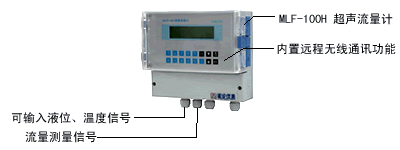

　　可采用美倫公司產品MLF-100H超聲波流量計。其適用范圍廣，帶有模擬和數字輸入、輸出接口，帶有無線通訊功能、可直接將兩路模擬信號（如液位、溫度）直接接入并完成遠程無線通訊。通訊模式可以是GPRS或短消息。

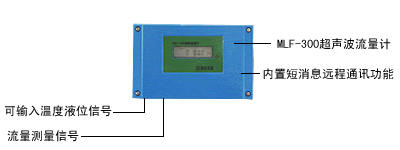

　　若現場沒有220V電源供應，可采用美倫產品MLF-300系列電池供電超聲波流量計，該流量計帶有遠程無線通訊功能。適于凈水測量，也可輸入液位或溫度信號。但其通訊模式為只能是短消息模式。

　　本系統可兼容其它類型流量測量儀表，不管該儀表是何種輸出信號（電流、電壓、脈沖、RS-485），均可通過美倫模擬轉換器ML10V1轉換成標準數據信號，以進入專門通訊設備。

②壓力、液位和溫度信號
　　壓力傳感器采用通電壓力儀表，24V供電，4-20mA兩線制輸出
　　液位傳感器采用靜壓液位計，24V供電，4-20mA兩線制輸出
　　溫度傳感器采用通電儀表，24V供電，4-20mA兩線制輸出，溫度測量范圍0-100℃

③其他物理量傳感器
　　由用戶工藝確定。美倫公司負責調試和組網
2、現場通訊設備
①ML10B遠程無線通訊分站
　　該設備由美倫公司生產，可實現8路RS-485信號的數據采集并將數據遠程發送至指揮中心。也就是說ML10B能夠管理8臺不帶有遠程通訊功能的設備。工作模式可以是GPRS或短消息。

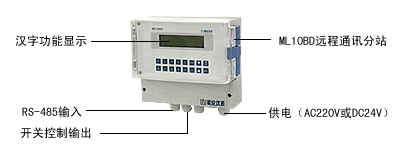

②ML10BD遠程通訊分站
　　由美倫公司生產，帶有鍵盤和漢字顯示，可完成現場復雜設備監測。如需要現場顯示設備工作狀態，需要現場設置控制信號等。該設備可工作于GPRS或短消息模式。

③ML10V1轉換器
　　由美倫公司生產，完成現場各種模擬信號數字信號的轉換器，如直流電流信號，直流電壓信號，脈沖信號，不同協議的RS-485信號。以便將各種儀表納入ML20系統。ML10V1輸出為RS-485信號，協議由公司向用戶提供。該轉換器一般與ML10B系列產品配套

3、監測中心通訊設備

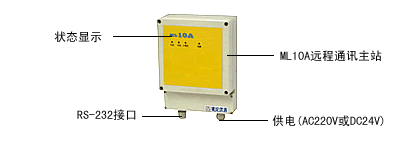

①ML10A遠程通訊主站
　　由美倫公司制造，完成與ML10B系列產品的遠程通訊。最多可管理64臺ML10B，當系統容量較大時，可增加ML10A。ML10A將遠程數據送至計算機主站，以備數據分析和存儲。ML10A可工作于GPRS或短消息兩種模式，與計算機系統接口為RS232，該設備一般放置于監控中心。

② ML10AD遠程通訊主站
　　由美倫公司制造，主要功能兼容ML10A，主要區別在于ML10AD可以脫離計算機系統獨立工作，對于小型系統可直接使用ML10AD而不使用計算機系統。ML10AD能夠同時顯示64路現場數據及數據通訊時間。

4，監控中心計算機系統
①工業計算機
　　由美倫公司與客戶協商選定，如果熱備用運行，需用兩臺工業計算機。工業計算機以RS232接口與一個多節ML10A遠程通訊主站相連。
②ML-20系統軟件
　　由美倫公司專門研制的組態軟件系統。可根據用戶要求編程，以實現用戶不同的工藝要求。軟件規模的大小可由用戶選定。
　　 MLZT-16 可控制16臺現場設備
　　 MLZT-64 可控制64臺現場設備
　　 MLZT-128 可控制128臺現場設備
　　 MLZT-512 可控制512臺現場設備
　　 MLZT-1024 可控制1024臺現場設備
　　 MLZT-4096 可控制4096臺現場設備
　　 MLZT-NX 可控制設備臺數不限制
　　 MLZT 系列組態軟件，可顯示系統控制總表，分組模擬顯示，日、月、年數據表。日、月、年報警統計表。可隨時打印監控數據，MLZT組態軟件可方便與internet網連網。
