ＬＺ螺旋轉子流量計

信息發布：合肥宏峰儀表制造有限公司 發布時間：2008-6-26 瀏覽次數：次

詳細說明

■特長：
1.等速回轉.等流量.等轉矩。
由于采用特殊齒輪的螺旋轉子，
（1）回轉子等速度回轉，
（2）等流量，無脈動。
（3）回轉子轉矩一定。
2.運轉平穩，無噪音。
3.兩回轉子不需要同步齒輪，結構簡單。
4.高可靠性。
兩光滑回轉子間無相對滑動，可靠性好。
5.流量大。
由于一對轉子排量大，即便口徑較小，亦能測量很大流量。
6.回轉子等速轉動，排量穩定，因而無脈動，發信準確。
7.一對回轉子等速回轉，壓力損失極小。
8.該流量計使用的計數部可以與同類流量計使用的計數部（含發信器）通用。
9.裝有CPU的電子計數部，通過形式轉換可以實現累積計算、復位、計算、瞬時
流量、報警（電池電壓低下時）等的LCD顯示。
10.電子計數部對外輸出信號有累積信號（整量化或非整量化電脈沖、4~20mADC）同時發信。
11.各種防爆形式都有。
■原理

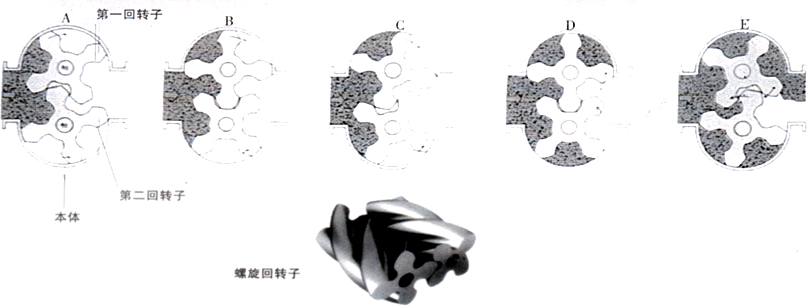

如下圖所示。LZ流量計是通過一對回轉的特殊旋轉子直接測量液體流量的容積式流量計。
一對特殊齒形的螺旋轉子直接嚙合，無相對滑動。下圖中箭頭方向表示流體
流入方向，靠進出口處較小的壓差推動轉子回轉，轉子回轉方向如A圖所示。圖A
在幾何學上處于同一平面內，推動轉子旋轉力僅作用在同一回轉子上，但從立
體上考慮（如圖所示），兩回轉子通常受到相等的轉矩，排量均衡無脈動，回
轉子與計量箱壁間形成的空間（下圖陰影部）。轉子每回轉一轉，排出8倍陰影
部體積，因而計量出轉子回轉數即可知道排出總量，根據回轉速度即可測量出
瞬間的流量。
