SENSE 9080型一體化射頻物位變送器

信息發布：沈陽依諾科技有限公司 發布時間：2007-12-14 瀏覽次數：次

一、概述：

SENSE 9080型射頻物位變送器，是以射頻電容技術為核心，以復雜的工況為對象，研發出的一種新型變送器，應用射頻電容技術從根本上解決了溫度、濕度、壓力、介質的導
電性等諸多因素的影響，具有極高的抗干涉性和可靠性，結構上采用電極與變送器于一體，獨特的兩點現場標定技術為用戶輕松使用產品提供了便利，使復雜的液（料）位測量變得簡單易行。
該產品能夠滿足不同介質要求，如污水、污油、粘稠液體、固體粉末，特別是油水界面的測量。
二、 SENSE9080射頻物位變送器主要應用工況
1、測量液體的液位，高溫（<250℃）、高壓（<10MPa）強腐蝕液體。
2、測量固體粉未的料位：顆粒直徑小于10mm的煤粉、水泥、礦料。
3、測量油水界面：高溫（<250℃）、高壓（<10MPa）。
4、其它工況請向供應商咨詢，特殊情況可以特殊設計制造。
三、技術指標
1、測量方式：射頻電容采用16位單片機來校正頻率與電容
2、輸出：4~20mA（三線制）
3、電源：24VDC±10%
4、測量介質：相對介電常數ε>1.6
5、功耗：≤3W
6、電氣接口：M20×1.5
7、防護等級：IP65
8、防爆等級：dⅡBT4
9、精度為0.2%、0.5%、1%FS
10、環境溫度：-30~70℃
11、環境濕度：0~95%RH
12、過程溫度：-40~250℃
13、過程壓力：-0.1~10MPa
14、測量范圍：0~1000PF
15、儀表外殼：鋁合金隔爆型

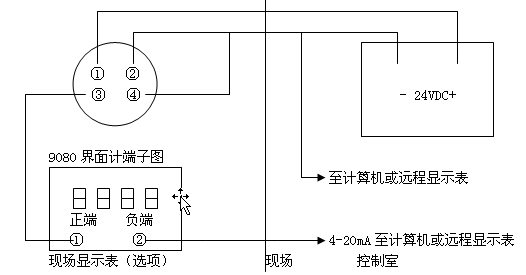

四、電氣連接圖

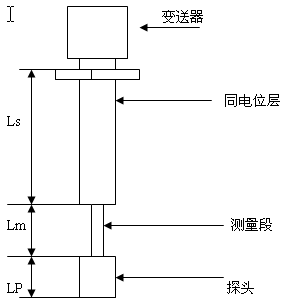

五、結構及安裝示圖

六、選型注意事項（須向供應商提供下述工況）
a) 兩種介質的名稱（注1）、密度、互溶性、凝固點，介電常數。
b) 容器內溫度、壓力范圍。
c) 罐體高度、材料（是否為導體）、有無側壁安裝孔位及開口尺寸，選擇柔性或剛性電極。
d) 測量液（料）位或界面的上下極限值。
e) 選擇頂裝或側裝方式。
f) 用戶也可提供詳細現場工況，由本公司代為選型。
注1：測量單一液位或料位時，另一參考介質為空氣。
注2：本產品可以測量液位、料位、油水界面。定貨時須明確指定。
七、成功應用范例
·化工廠：檢測滌綸、氯綸、酸堿等化工原料的液位、料位。
·污水處理廠：檢測污水液位。
·鍋爐廠：檢測壓力容器內介質的液位。
·機械加工廠：檢測潤滑油液位。
·油田：檢測成品油液位。
·油漆廠：檢測油漆液位。
·石化廠：檢測原油和水、石蠟和水、輕質油和水的油水界面高度。
·電廠、礦山：檢測煤粉倉和礦粉罐的料位。

備注：本一體化物位計可以與智能數顯表配套使用，無本機設定傳感器參數功能，可以設定模擬量輸出，可以設定上下限，24VDC供電。

一體化射頻物位變送器散件
七、選型表

一體化射頻物位變送器
選型舉例：SENSE-9080-R1-D-B-T1-150-40-5
說明：SENSE9080射頻物位變送器，M27×2螺紋連接，測量過程有壓力≤10MPa，高溫介質，電極類型四氟保護剛性電極，同電位層長度1.5米,測量段0.4米,探頭長度0.05米。
