SENSE 9080F分體式射頻物位變送器

信息發布：沈陽依諾科技有限公司 發布時間：2007-12-14 瀏覽次數：次

一、概述

　
SENSE9080F分體式射頻物位變送器同SENSE9080一樣，以射頻電容技術為核心。但在結構上采用射頻卡與變送單元分開，連接兩部分的屏蔽電纜可達1000米，以超高頻傳輸信號輸出，抗干擾性能強，可安裝在環境極為惡劣的現場，特別適用于高溫、振動、腐蝕、危險及需要遠方設定等場合。可以遠程設置儀表參數，顯
示精度高，可以輸出上下限繼電器接點信號和工作狀態，柔性鍵盤操作并設定參數，任意改變顯示單位，同時顯示瞬時值的百分比值和相應電容值，改變顯示斜率，其他功能同SENSE9080。
二、技術指標
1、測量方式：射頻電容采用16位單片機來校正頻率與電容之間的非線性
2、輸出4~20mA
3、上下限報警繼電器輸出
4、電源：24VDC±10%或220VAC±10%
5、測量介質：相對介電常數ε>1.6
6、功耗：≤3W
7、電氣接口：M20×1.5
8、防護等級：IP65 9、防爆等級：dⅡBT4
10、精度為0.2%、0.5%、1%FS 11、環境溫度：-30~70℃
12、環境濕度：0~95%RH 13、過程溫度：-40~250℃
14、過程壓力：-0.1~10MPa 15、測量范圍：0~1000PF，0~2000PF
16、儀表外殼：鋁合金隔爆型

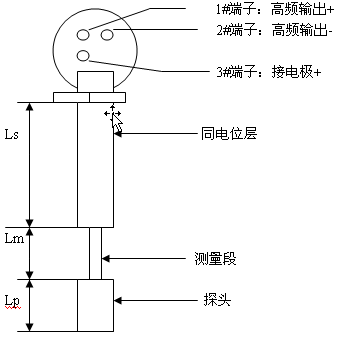

三、結構及安裝示意圖

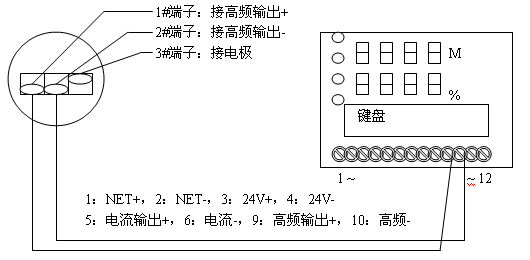

四、電器接線圖

五、選型注意事項（須向供應商提供下述工況）
a）兩種介質的名稱（注1）、密度、互溶性、凝固點，介電常數。
b）容器內溫度、壓力范圍。
c）罐體高度、材料（是否為導體）、有無側壁安裝孔位及開口尺寸，選擇柔性
或剛性電極。
d）測量液（料）位或界面的上下極限值。
e）選擇頂裝或側裝方式。
f）用戶也可提供詳細現場工況，由本公司代為選型。
注1：測量單一液位或料位時，另一參考介質為空氣。
2：本產品可以測量液位、料位、油水界面。定貨時須明確指定。

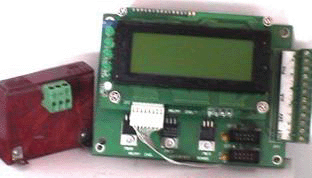

分體式射頻導納物位變送器散件

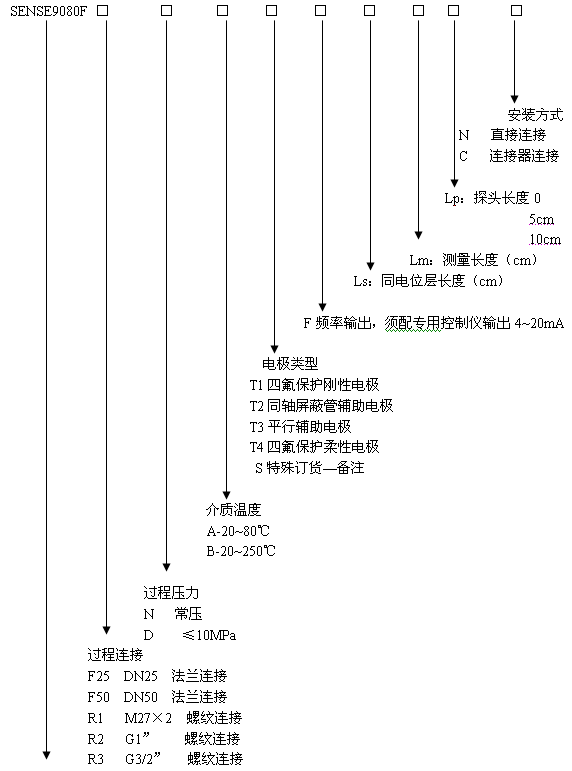

六、選型表見表;

分體式射頻物位變送器
選型舉例：
SENSE-9080F-R1-D-B-T1-F-150-40-5
說明：SENSE9080F分體式射頻物位變送器，M27×2螺紋連接，測量過程壓力≤10MPa，介質溫度屬高溫，電極類型四氟保護剛性電極，頻率輸出，同電位層長度1.5米,測量段0.4米,探頭長度0.05米。
